0722 브레드 보드의 스위치, LED를 GPIO로 제어하기

Register	역할
RCC_AHB1ENR	GPIO 사용을 위한 클록 설정 사용 원하는 핀 번호 1로 설정
GPIOx_MODER	입출력을 설정해주는 레지스터 00 : INPUT     01 : GPO MODE 정해진 MODE를 토대로 핀 번호당 2비트씩 설정해준다
GPIOx_IDR	전기적 상태 확인이 가능
GPIOx_ODR	핀번호마다 전기적 신호 변경이 가능



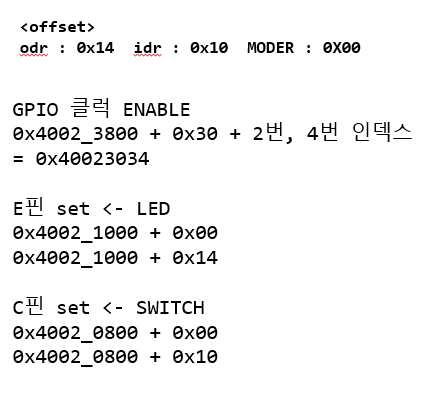

#include <stdio.h>
//#include "stm32f4xx.h"

#define rRCC_AHB1ENR    (*(int *)0x40023830)   // -> GPIO CLK ON
#define rGPIOE_MODER    (*(int *)0x40021000)   // -> LED와 연결된 핀
#define rGPIOE_ODR       (*(int *)0x40021014)
#define rGPIOC_MODER    (*(int *)0x40020800)   // -> 스위치와 연결된 핀
#define rGPIOC_IDR       (*(int *)0x40020810)

int fputc(int ch, FILE * fp)
{
   //ITM_SendChar(ch);

   return ch;
}

int main()
{
   // clock enable for PORT-C, PORT-E
   rRCC_AHB1ENR = rRCC_AHB1ENR | (0x1<<2) | (0x1<<4);
   printf("%#010x \n", rRCC_AHB1ENR);s
   // PE7 --> output
   rGPIOE_MODER = rGPIOE_MODER & ~(0x3 << 14);
   rGPIOE_MODER = rGPIOE_MODER | (0x1 << 14);
   // PC5 --> input
   rGPIOC_MODER = rGPIOC_MODER & ~ (0x3<<10);

   while (1)
   {

      if (rGPIOC_IDR & (0x1<<5))
      {
         rGPIOE_ODR = rGPIOE_ODR | (0x1 << 7);

      }
      else
      {
         rGPIOE_ODR = rGPIOE_ODR & ~ (0x1 << 7);
      }

   }
}

C포트와 E포트를 enable 한다 : 20

7번 핀의 방향을 00으로 초기 설정해준다 : 22

  LED 출력이므로 7번 핀을 01로 설정해준다 : 23

스위치를 입력으로 설정하기 위해서 00으로 설정한다 : 25

  C5에 전기적 신호가 들어옴을 확인하면, : 30

 LED를 키기 위해 핀E7에 연결된 전기적 신호를 1로 변경 : 32

C5에 전기적 신호가 들어오지 않으면, : 35

     LED를 그기 위해 핀E7에 연결된 전기적 신호를 0으로 변경 : 37

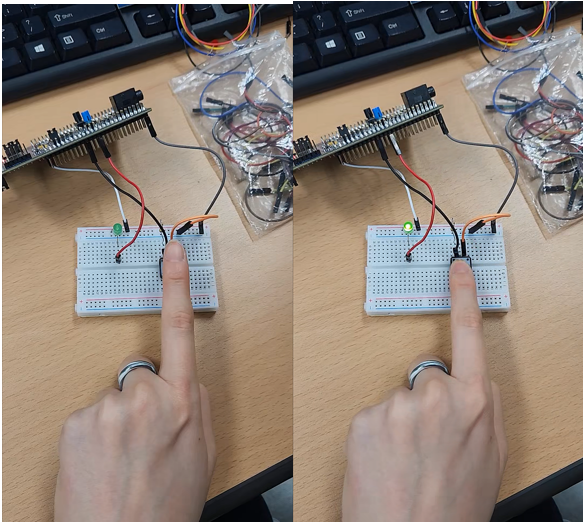

< 실습 결과 사진 >
