Felica 정리

# 용어

SoD EoD	Start of Data End of Data (EOF 같은 느낌인가 봄)
FDT	Frame Delay Time
IDm	Manufacture ID
MRT	Maximum Response Time
NDEF	NFC Data Exchange Format
RWT	Response Waiting Time
Access Attrivute	LSB 6bit Service Code 이 값이 Block Data에 어떻게 들어갈지 결정
Access Mode	Block Data에 접근할 때의 방법을 결정하는 Block List Element를 구체화 해주는 값
Block	메모리에 쓰고 읽을 때, 제일 작은 단위
Block Number	Block 에서의 논리적 위치. NFC 디바이스가 메모리 데이터를 다루기 위해 이 값을 사용
Listen Mode	NFC 디바이스가 다른 기기의 RF 영역을 감지할 수 있음
Ln	Length of the NDEF data in bytes (NFC Data Exchange Format)
Poll Mode	NFC 기기의 초기모드
RWflag	Type3 tag가 "read only" 인지 "read/write"접근인지 보여준다
Service	블록데이터와 블록데이터의 집합에 접근하는 개념 Type3 Tag는 하나 이상의 서비스를 포함시킬 수 있음
Service Code	각각의 Service들을 구분시켜주는 값
Technology Subset



# Blocks

블록들은 16bytes로 크기가 고정되어 있다. 블록의 갯수는 하드웨어의 칩에 따라 다르다.

Service와 관련되어 있다.





# Services

file system 의 file과 비슷한 개념. 각 서비스들은 메모리 블록을 가지고 있음. 서비스들은 그들의 Type3 태그 내부의 서비스 코드를 사용하며 다룬다.



# System Information

각각의 Type3 태그들은 System Information이라고 불리는 제조 데이터를 가지고 있다.









# Command Set

POLLING Command

CHECK Command

UPDATE Command



이 명령어들은 활성화된 Type 3 Tag에 사용됨





# State Diagram

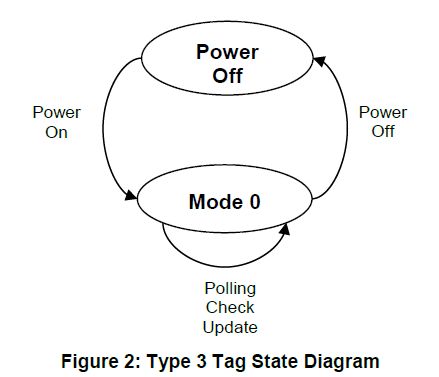

Type 3 Tag State Diagram







# Polling Command

Polling Command는 Type3 태그가 필드 내에 있는지 감지하기 위해 사용됨



# Check Command

Type3 태그의 메모리에 있는 user data를 읽기 위해 사용됨

06h

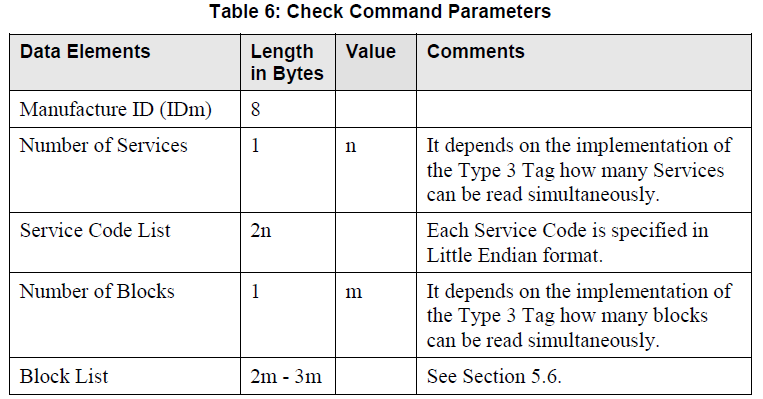

- Table 6의 매개변수 내용들을 따라야 함

- NFC 디바이스는 1~15의 Service들을 지원해야 한다.

- 블록 리스트의 service code list 순서 값은 서비스의 수보다 작아야 한다. service code list의 최대값은 n-1 (* n은 서비스의 수)

- 각 서비스 코드 값은 서비스 코드 리스트 내부에서 유일한 값(unique)이다





# Response

- NFC Forum Device는 응답을 해석해야 한다

- Check 응답 파라메터를 해석해야 한다 (Table 7에 정의)

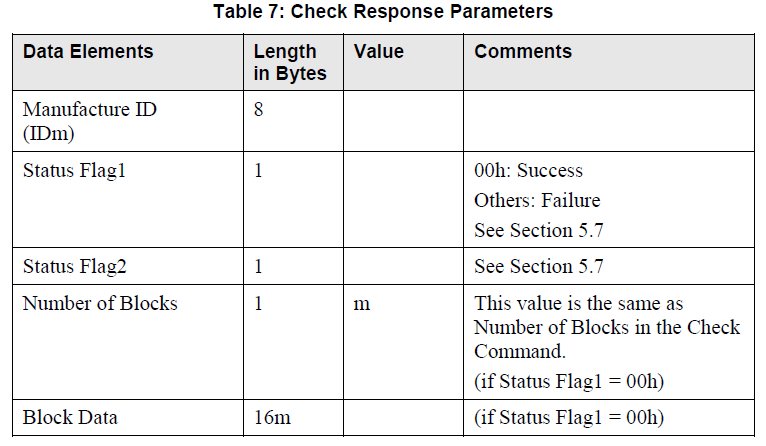

Table 7 : Check Response Parameters
